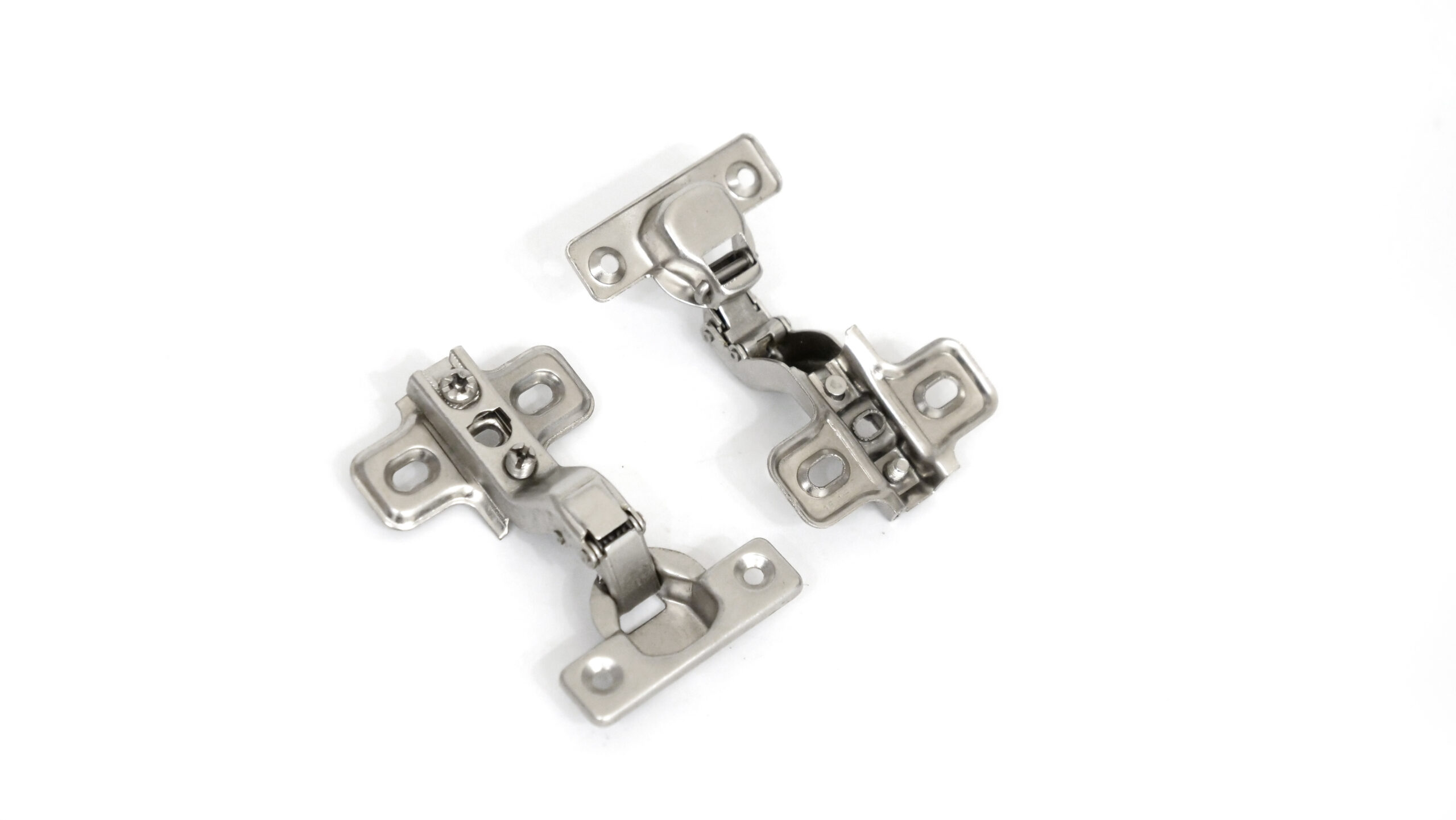

Φ26 2ウェイ・スライド・ヒンジ

EN 15570に基づく品質分類、レベル3
ドア厚15～24mm用
カップ深さ12.8mm
内蔵オーバーレイ調整 +2 mm / -2 mm
統合された深さ調整 +3 mm / -2 mm

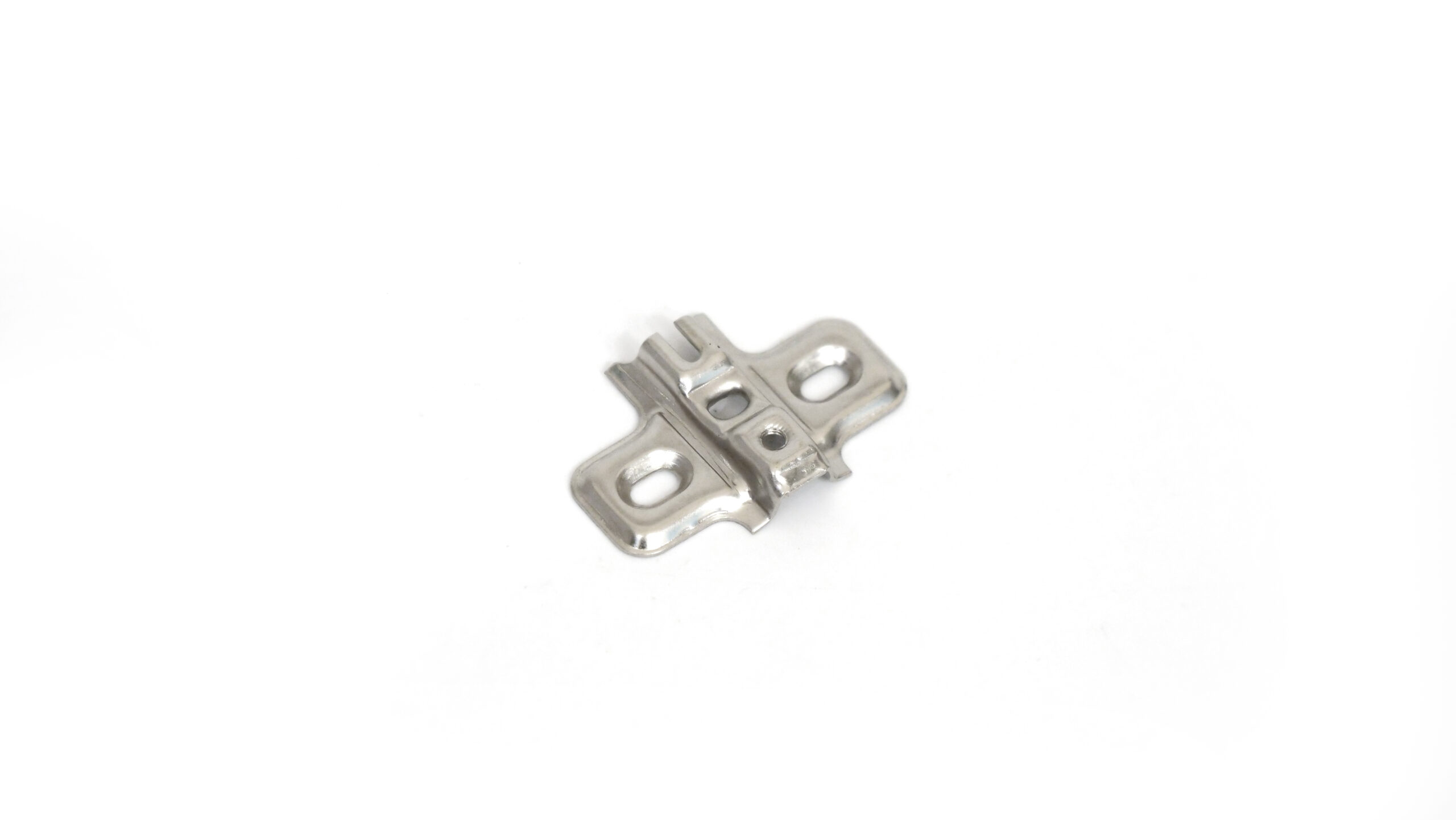

マウンティングプレートでの高さ調整
スチール、ニッケルメッキ

モデル番号： MWZ02011103

素材：鉄
仕上げニッケルメッキ
ヒンジカップの直径Φ26mm
開度：95
ドアの薄さ：12～15mm
品質等級：BS EN15570、ANSI/BIFMA X5.5、ANSI/BHMA A156.9、ANSI/KCMA A161.1に準拠（耐久性：30000サイクル、NSS：24H）
製品の特徴2ウェイ構造、取り付けと調整が簡単、小型パネルに最適

この商品の見積もりを取る

テストレポート

カップドリル

WX20231102 115452

寸法

WX20231102 115504

製品タイプ

WX20231102 115514

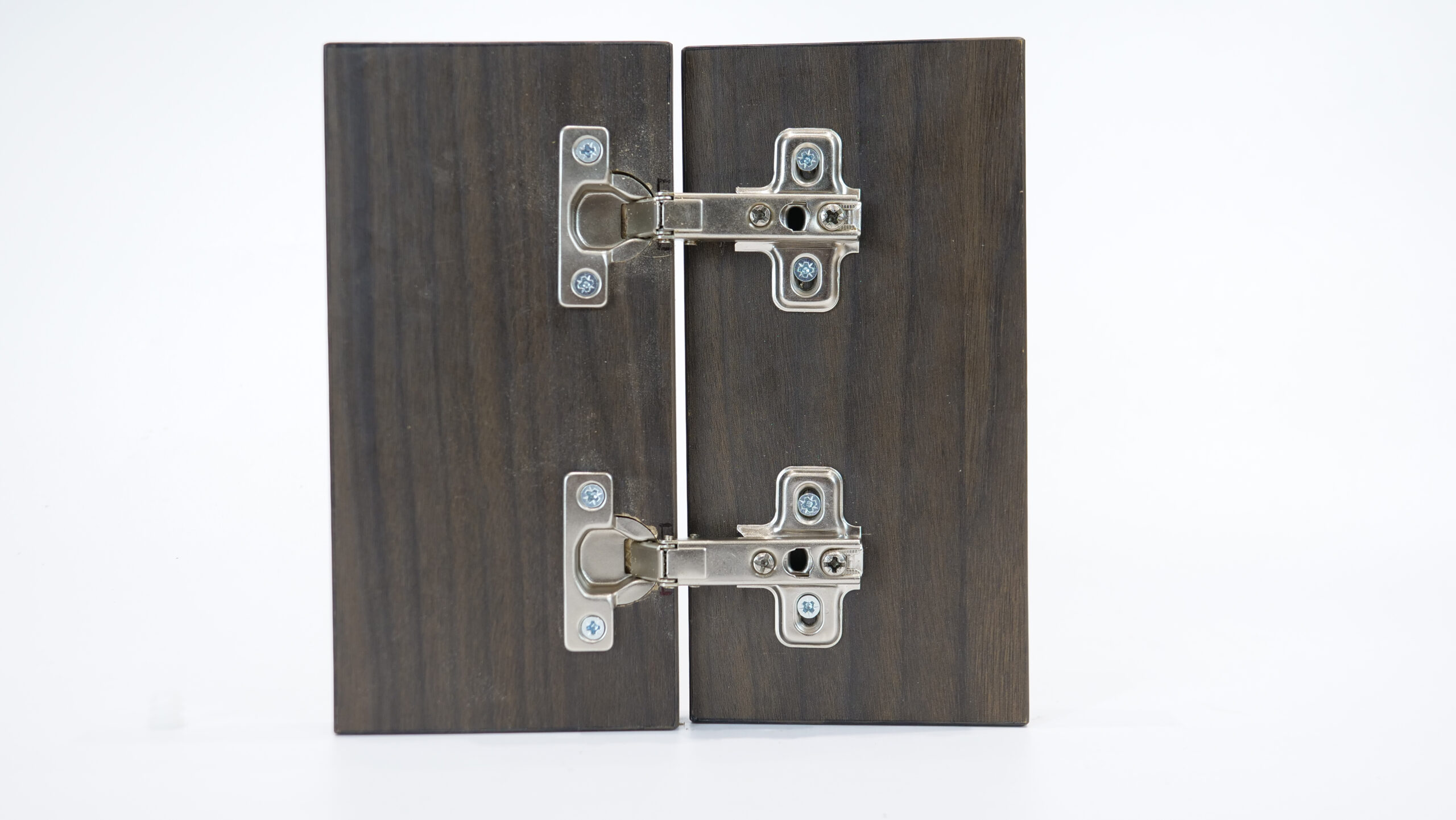

ヒンジ調整

	深さ調整
	深さねじを回してドアの隙間を調整する。調整範囲：3.8mm
	オーバーレイ調整
	横方向のネジを回して、ドアのオーバーレイを増減します。調整範囲：5mm
	高さ調整
	フレームに取り付けた取り付けプレートでドアの高さを調整する。
お知らせ参考調整範囲は製品設計範囲です、キャビネットの実際のサイズと穴あけ方法は、パラメータに一定の影響を与える可能性があります。
