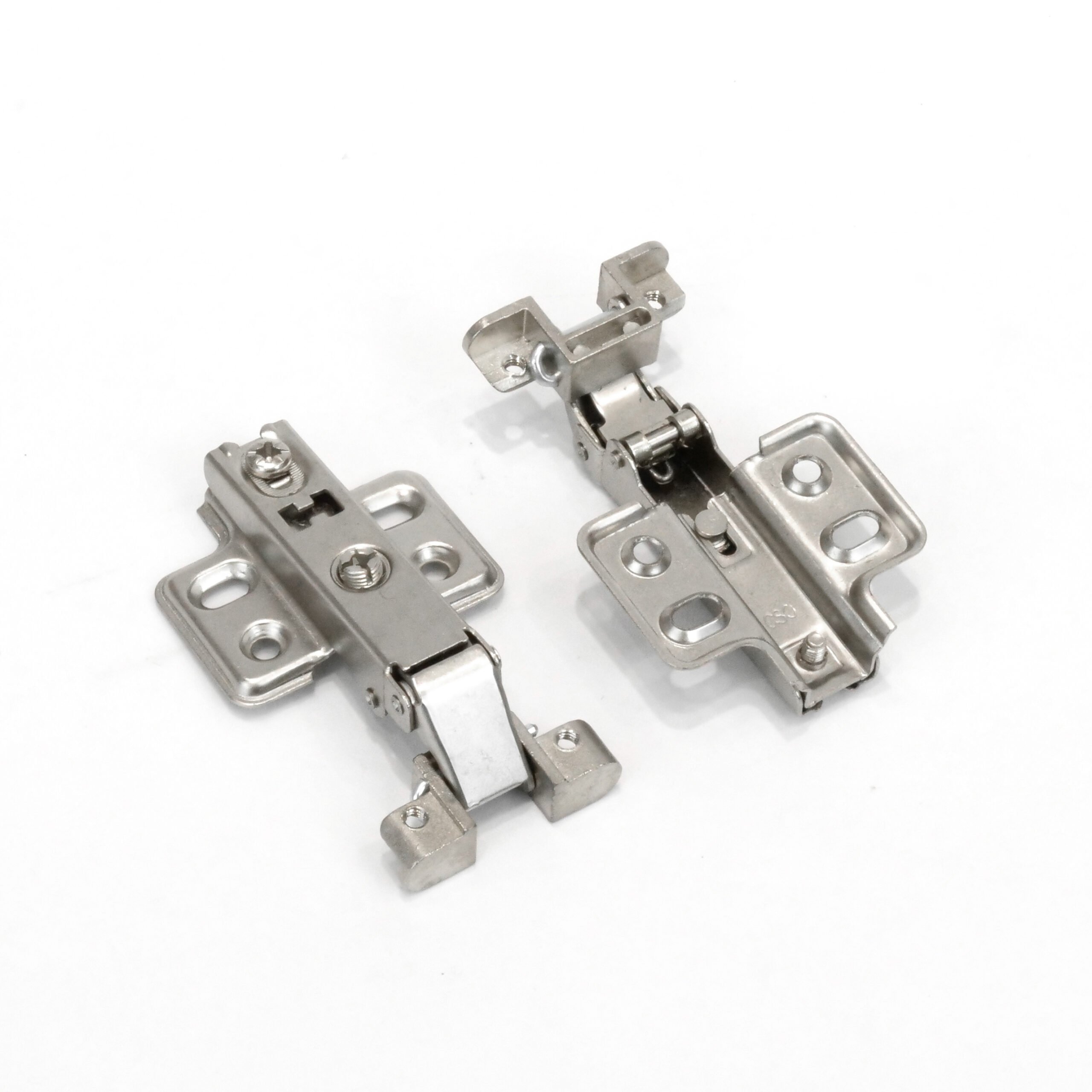

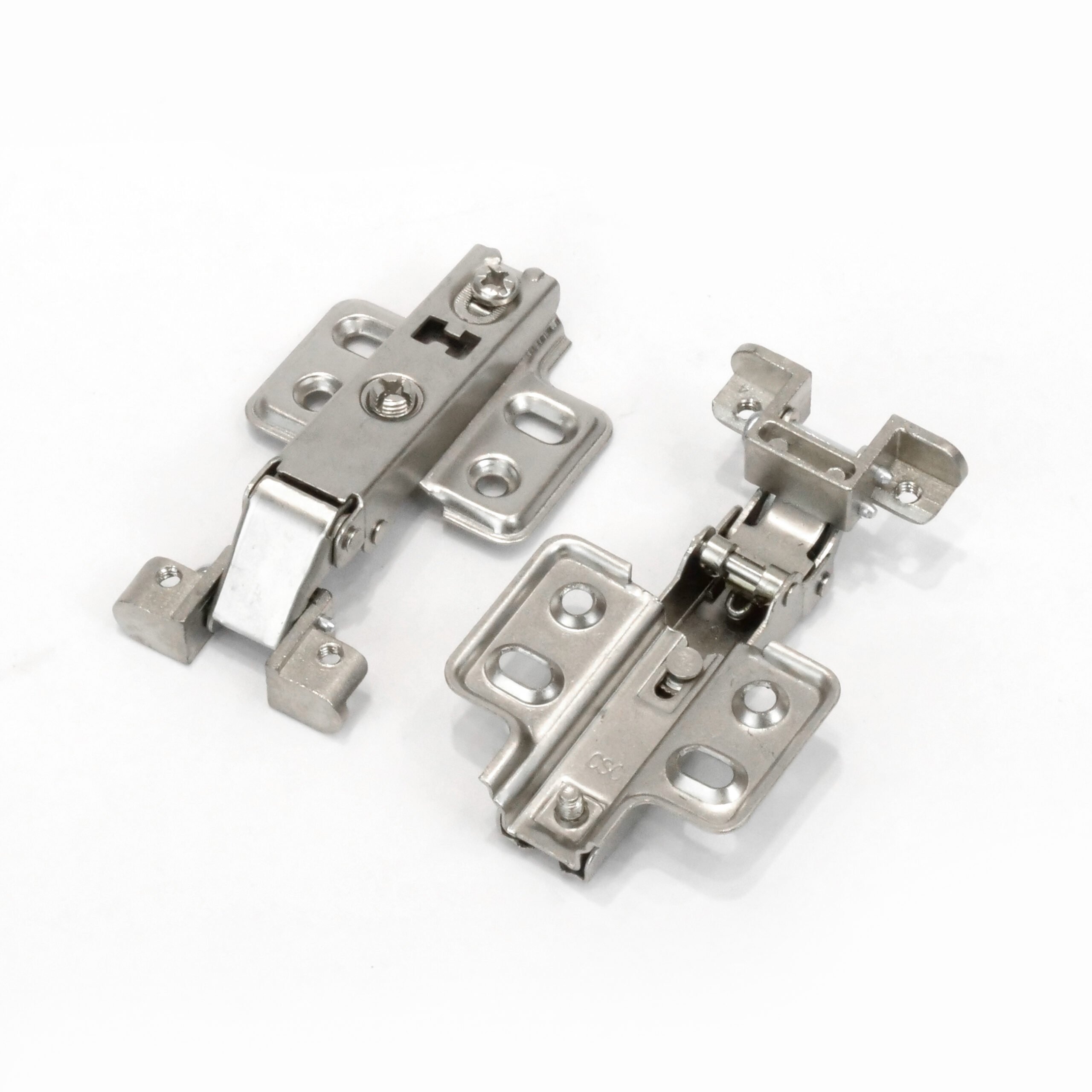

Charnière coulissante à deux voies pour porte à cadre en aluminium

Classification de qualité selon EN 15570, niveau 3
Pour une épaisseur de porte de 15 à 24 mm
Profondeur de la coupelle 12,8 mm
Réglage intégré du recouvrement 2 mm / -2 mm
Réglage intégré de la profondeur 3 mm / -2 mm
Réglage de la hauteur au niveau de la plaque de montage
Acier, nickelé

Numéro de modèle : MWZ02031101

Matériaux : Fer
Finition : Nickelé
Degré d'ouverture : 100
Epaisseur de la porte : 20-28mm
Niveau de qualité : Conforme à BS EN15570, ANSI/BIFMA X5.5, ANSI/BHMA A156.9, ANSI/KCMA A161.1 (Durabilité：50000cycles, NSS : 48H）)
Caractéristiques du produit : Ouvrir et fermer avec une voix claire, Démontage facile

Obtenir un devis pour ce produit

Obtenir le rapport de test

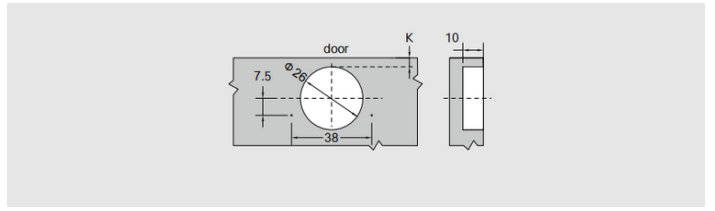

PERÇAGE POUR LE GOBELET

WX20231102 115452

DIMENSIONS

WX20231102 115504

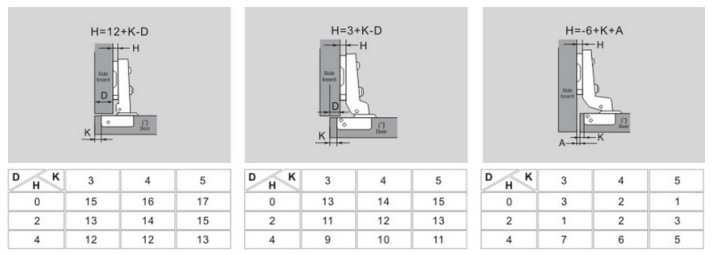

LE TYPE DE PRODUIT

WX20231102 115514

RÉGLAGE DES CHARNIÈRES

	Réglage de la profondeur
	Tourner la vis de profondeur pour régler l'écartement de la porte. Plage de réglage : 3,8 mm
	Ajustement de la superposition
	Tourner la vis latérale pour augmenter ou diminuer le recouvrement de la porte. Plage de réglage : 5 mm
	Réglage de la hauteur

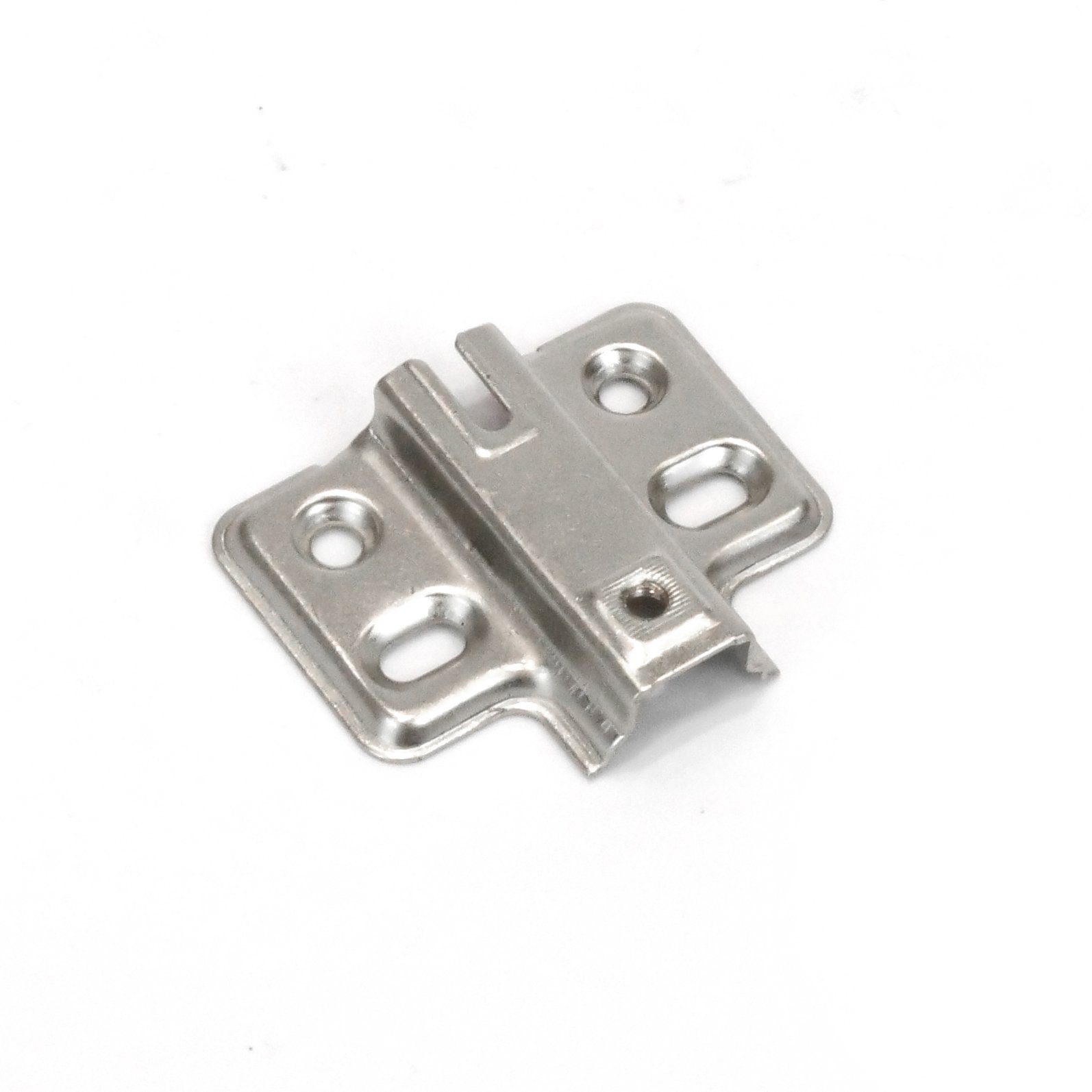

	Réglez la hauteur de la porte à l'aide de la plaque de montage fixée sur le cadre.
Remarque : La plage d'ajustement de référence correspond à la plage de conception du produit, la taille réelle de l'armoire et la méthode de perçage peuvent avoir un certain impact sur les paramètres.
